噴漿和噴射混凝土都是由水泥、沙子和水混合而成的建筑材料，但它們的成分、施工方法和典型用途不同，以下便是噴漿和噴射混凝土的區(qū)別。

　　區(qū)別1：材料組成

　　- 噴漿：

　　- 主要材料是水泥砂漿，即水泥和砂按一定比例混合，再加水攪拌而成。一般水泥和砂的比例根據(jù)具體工程要求有所不同，例如可以是1:3或1:2.5等。它的成分相對簡單，側(cè)重于利用水泥的膠結(jié)性能和砂的填充性能來形成防護層或襯砌。

　　- 例如，在一些對強度要求不是特別高的臨時工程或者作為簡單的表面防護層時，會采用噴漿，如在一些巖石邊坡的初步防護中，只需要水泥砂漿在坡面形成一層防止風(fēng)化和小規(guī)模掉塊的防護層即可。

　　- 噴射混凝土：

　　- 是由水泥、砂、石子、外加劑和水等多種材料組成。其中石子的加入使它在結(jié)構(gòu)性能上比噴漿更具優(yōu)勢。石子一般選用粒徑合適的碎石，如5 - 10mm粒徑的碎石比較常見。

　　- 例如，在隧道襯砌施工中，噴射混凝土可以利用其內(nèi)部石子形成的骨架結(jié)構(gòu)，更好地承受巖土壓力等外部荷載，有效防止隧道圍巖的變形和坍塌。

　　區(qū)別2：性能特點

　　- 強度：

　　- 噴漿：強度相對較低。因為沒有粗骨料（石子），其抗壓強度主要依靠水泥和砂的粘結(jié)，一般抗壓強度在10 - 20MPa左右，常用于承受荷載較小的部位。

　　- 噴射混凝土：由于含有石子，強度較高。其抗壓強度能夠達到20 - 40MPa甚至更高，能夠承受較大的壓力和拉力，適用于對結(jié)構(gòu)強度要求較高的工程部位，如地下工程支護結(jié)構(gòu)、水工結(jié)構(gòu)等。

　　- 耐久性：

　　- 噴漿：耐久性主要依賴于水泥漿體對砂的包裹以及水泥本身的抗侵蝕性能。在有化學(xué)侵蝕的環(huán)境下，由于其結(jié)構(gòu)相對較為疏松，耐久性可能會受到一定影響。

　　- 噴射混凝土：因為其良好的密實性和完整的結(jié)構(gòu)體系（包含粗、細骨料），耐久性更好。它能夠更好地抵抗水、化學(xué)物質(zhì)的侵蝕，以及凍融循環(huán)等環(huán)境因素的破壞。

　　區(qū)別3：施工工藝

　　- 噴射方式：

　　- 噴漿：通常采用擠壓式或氣壓式噴槍進行噴射。在噴射過程中，主要是將攪拌好的水泥砂漿通過噴槍均勻地噴涂在作業(yè)面上。由于材料中沒有粗骨料，噴射時對設(shè)備的壓力要求相對較低，設(shè)備也相對簡單一些。

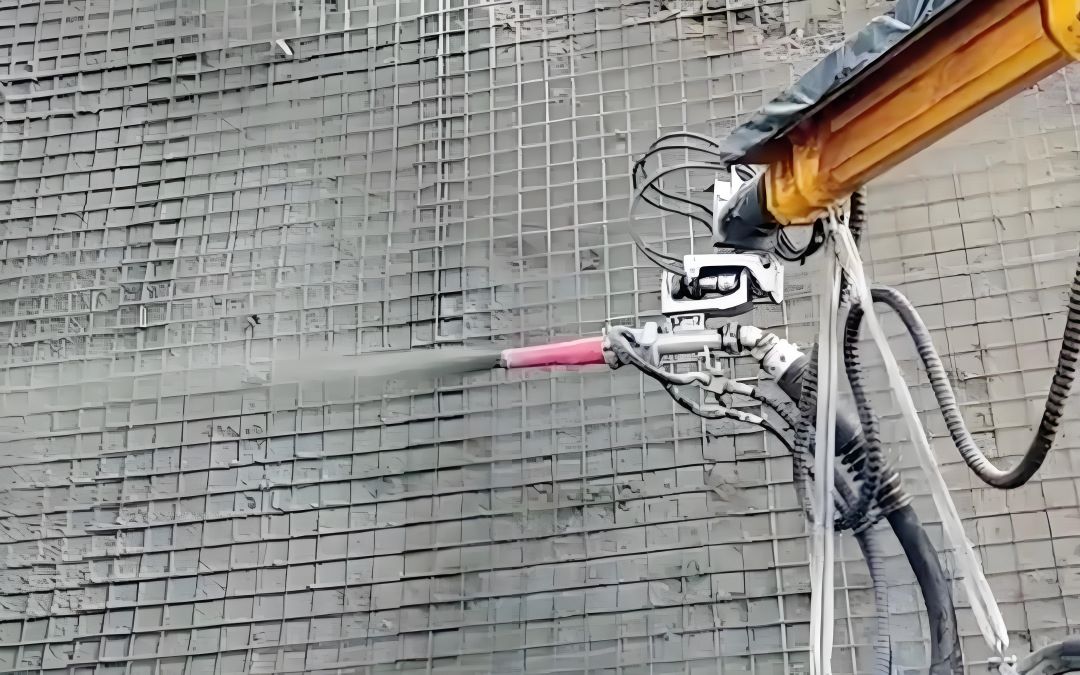

　　- 噴射混凝土：需要采用專門的混凝土噴射機進行噴射。由于混凝土中含有石子，為了保證石子能夠順利噴射出去并且均勻分布在噴射面上，噴射機需要具備更高的壓力和更復(fù)雜的攪拌、輸送系統(tǒng)。在噴射過程中，要確保混凝土能夠緊密地粘結(jié)在基層表面，同時要控制好噴射的厚度和角度。

　　- 噴射厚度：

　　- 噴漿：厚度相對較薄，一般一次噴射厚度在3 - 8mm左右。如果需要增加厚度，往往需要分層多次噴射，并且要保證每層之間有足夠的間隔時間，以防止下層未初凝的漿體被沖壞。

　　- 噴射混凝土：一次噴射厚度可以達到5 - 10cm左右，這是因為其內(nèi)部有石子作為骨架支撐，能夠承受自身較大的重量而不至于塌落。不過，實際施工中也要根據(jù)具體的工程要求和混凝土配合比來確定合適的噴射厚度。

　　區(qū)別4：應(yīng)用場景

　　- 噴漿：

　　- 常用于地下工程的臨時支護，如小型礦山巷道的初期防護，起到簡單的封閉圍巖表面，防止其風(fēng)化剝落的作用。

　　- 在一些對結(jié)構(gòu)外觀要求不高的建筑表面修補工程中，用于填補小孔洞、麻面等表面缺陷，恢復(fù)建筑表面的平整性。

　　- 噴射混凝土：

　　- 廣泛應(yīng)用于隧道工程中，作為永久性襯砌結(jié)構(gòu)的一部分，承擔(dān)著支護圍巖、抵抗地層壓力的重要作用。

　　- 在水利工程中的大壩護坡、渠道襯砌等部位，利用其高強度和良好的抗沖刷性能來保護結(jié)構(gòu)主體免受水流的侵蝕和沖刷。
